Hm.. dzisiaj sprawdzimy czy rzeczywiście Fractal potrafi w AiO. Na tapetę wskoczyło największe dostępne na ten moment chłodzenie – mowa o wersji 360 mm Prisma.
Fractal Design to europejski, a dokładnie szwedzki producent sprzętu komputerowego. Założona w 2007 roku firma produkuje obudowy komputerowe, chłodnice wodne, wentylatory i zasilacze. Wszystkie produkty są projektowane i konstruowane w Szwecji. Natomiast sama produkcji odbywa się jakby nie inaczej w Chinach. Na ten moment produkty Fractal są dostępne w ponad 50 krajach.

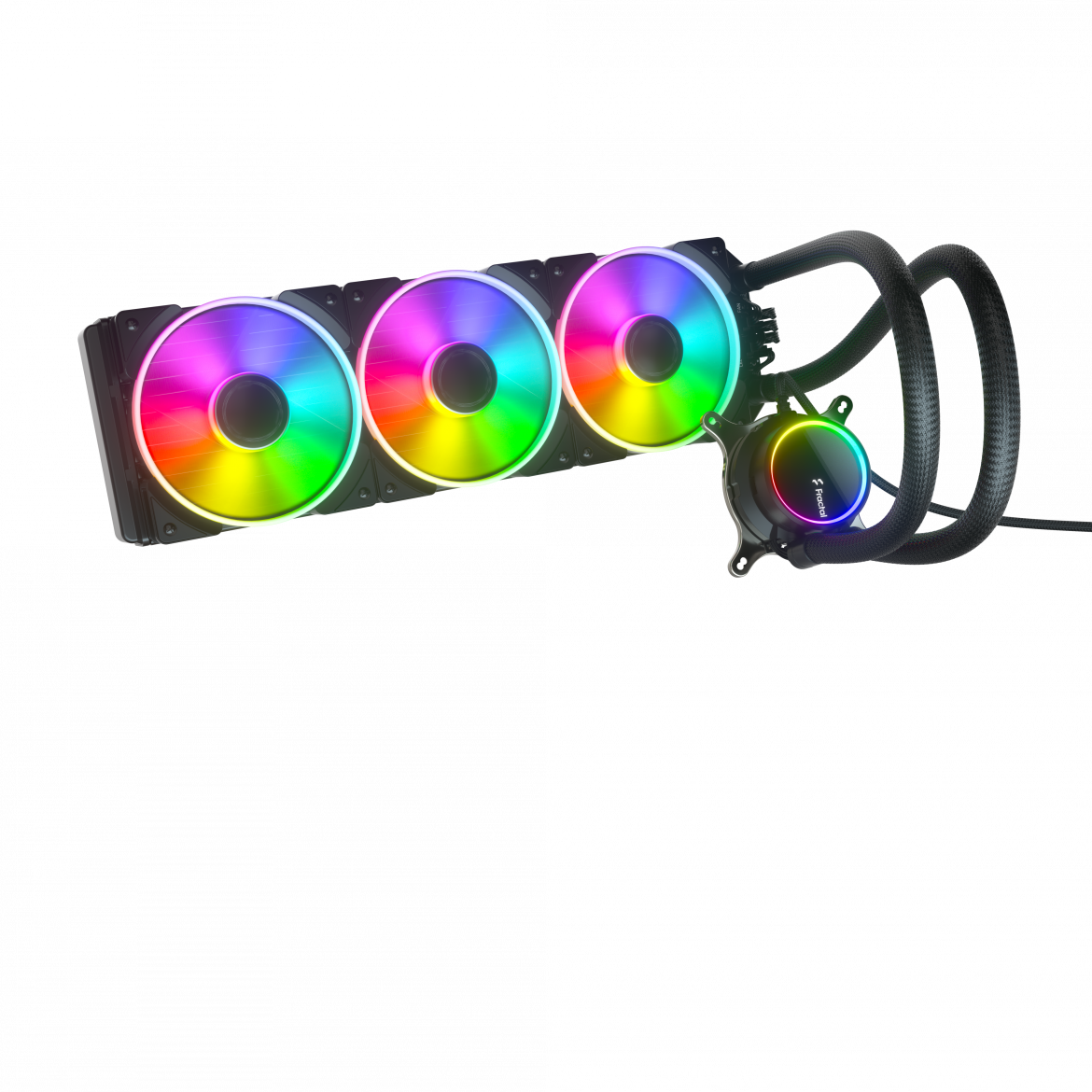

Chłodzenie wodne Celsius+ S36 Prisma zostało wyposażone w pełni oświetlenie A-RGB, które jest w pełni kompatybilne ze wszystkimi znanymi producentami płyt głównych. W AiO zastosowano chyba obecnie najlepsze wentylatory dostępne na rynku pod względem wydajności i ciszy – mowa dokładnie o AL-12. Posiadają one żywotność do 100 tys. godzin. Dodatkowo sama pompa ma dwa tryby pracy – auto oraz ręczny PWM dla zaawansowanych użytkowników.
Producent oferuje, aż łącznie 6 wariantów swojego AiO. Między innymi różnią się wielkością oraz zastosowanymi wentylatorami. Jeżeli chodzi o wielkości to dostępne są trzy rodzaje 240, 280 i 360 mm. W tych samych formatach jest też dostępna wersja bez RGB zwane „dynamic”.
Parametry techniczne Celsius+ S36 Prisma
- Materiał radiatora: miedź,
- wysokość bloku: 45 mm,
- wymiary bloku (z łączeniami): 86 x 75 mm,
- średnica bloku (główny korpus bloku): 62 mm,
- prędkość obrotowa pompy: 800 – 2800 RPM (3500 w trybie ochrony termicznej),
- typ łożyska pompy: ceramiczne łożyska i wał,
- sterowanie pompą PWM: tak,
- maksymalna głośność akustyczna pompy (max): 20 dBa,,
- maksymalna ciśnienie pompy, przy 50*C: 1.46 mm H2O,
- prąd zasilający pompy (bez wentylatorów): 0.36A,
- żywotność MTTF pompy: 50 tys. godzin,
- długość rurek: 400 mm,
- materiał rurek: nisko przepuszczalna guma owinięta nylonowym rękawem,
- łączniki – po stronie bloku: przegubowe, kolankowe – 90 stopni,
- łączniki – po stronie radiatora: niewysuwalne,
- kontrola obrotów: 2 tryby (auto / pwm),
- typ wentylatorów: Prisma AL-12 PWM ARGB,
- prędkość obrotowa: 500 – 1200 RPM,
- łożyska: LLS,
- PWM: tak,
- poziom hałasu (max): 32.7 dBa,
- przepływ powietrza (max): 85.71 CFM,
- ciśnienie statyczne (max): 2.78 mm H2O,
- prąd zasilający: 0.18A,
- żywotność MTBF: 100 tys. godzin,
- materiał obudowy radiatora: aluminium,
- materiał żeber radiatora: aluminium,
- wymiary radiatora: 123 x 30 x 403 mm,
- gwarancja: 5-letnia.
Platforma testowa:
- CPU: AMD Ryzen 3700X
- COOLER: Fractal Design Celsius+ S36 Prisma
- MOBO: MSI MPG X570 GAMING EDGE WIFI
- GPU: INNO3D RTX 2070 Super Twin X2 OC
- RAM: 4x8GB Patriot Viper 4 Blackout 4400 Mhz CL18
- SSD: Patriot Viper VPN100 1 TB
- PSU: Be Quiet! Dark Power Pro 11 1000W
- OBUDOWA: CoolerMaster Mastercase H500M
Zaczniemy od przyjrzenia się co sam produkt ma do zaoferowania w pudełku. Fractal Design Celsius+ S36 Prisma to AiO, które przyjdzie do nas w bardzo eleganckim białym kartonie. Karton jest bardzo wytrzymały i dobrze zabezpieczony przed uszkodzeniami. Sam karton jest dość długi ale jednocześnie wąski. Na pudełku umieszczono grafikę już uruchomionego, świecącego się AiO. Oczywiście na pudełku nie zabrakło tekstów technicznych oraz innych informacji.
Wszystkie komponenty zestawu zostały umieszczone w kartonowej foremce. Dodatkowo każdą rzecz zabezpieczono przezroczystą folią, aby uniknąć gromadzenia się kurzu. Natomiast trzy wentylatory zapakowane zostały w dodatkowe kartonowe pudełko. Z takiego zapakowania produktu ekolodzy zadowoleni nie będą.
W pudełku odnajdziemy:
- Fractal Design Celsius+ S36 Prisma Liquid,
- 3x wentylatory Fractal Design Prisma AL-12 PWM A-RGB 120 mm,
- Zestaw montażowy Asetek do montażu chłodzenia pod podstawki AMD i INTEL,
- Tylna płytka do gniazd intel,
- Śruby mocujące pompę i wentylatory,
- Kabel połączeniowy A-RGB do różnych płyt głównych,
- Instrukcja oraz karta gwarancyjna.
Tak naprawdę w zestawie znajdziesz wszystko co potrzeba. Nawet specjalny wspornik dla platformy AMD X399.
Jak spojrzymy na samo wykonanie chłodzenia to zobaczymy, że producent trochę czasu poświęcił na zaprojektowanie tego systemu AiO. W układzie zastosowano aluminiową chłodnicę pryśniętą czarnym lakierem. Do tego bardzo długie gumowo-plastikowe węże w oplocie oraz pompę o długiej żywotności, która działa z PWM. Całość dopina dopracowane oświetlenie A-RGB, które daje fajny efekt i nie rzuca się tak w oczy.
Nietypowy kształt?
Jak spojrzymy sobie na listę produktów firmy Fractal to od razu zobaczymy, że wersja 360 mm to największe AiO dostępne w ofercie tego producenta. Co więcej sam radiator jest nieco większy niż w tradycyjnych układach 360 mm. Aluminiowy radiator mierzy 403 mm długości, 123 mm szerokości oraz 30 mm grubości (a po dodaniu wentylatorów będzie to 55 mm). I to pojawia się mały problem z kompatybilnością z niektórymi obudowami. Większość obudów ze średniej półki chłodzenie może się nie zmieścić, gdyż większość AiO ma szerokość 120mm. Tak więc przy zakupie AiO od Fractala sprawdźcie sobie dokładnie czy Wam się zmieści.
Chyba najciekawsze w tym modelu jest to, że mamy do dyspozycji małą płytkę drukowaną z gniazdami pod oświetlenie i wentylatory. Bardzo przydatna płytka drukowana bo pozwala podłączyć wszystko w jednym miejscu co nie będzie kompletnie widoczne. Tym samym łatwiej będzie zarządzać obrotami wentylatorów.
Jeżeli chodzi o rurki to mają one długość 400 mm, więc praktycznie dla każdego użytkownika będą odpowiednio wystarczające. Zamocowane są do bloko-pomki poprzez plastikowe łączniki, które umożliwiają pełny obrót bez utraty płynu – takie coś powinno być w każdym systemie AiO. Bloko-pompka najprawdopodobniej została wykonana przez Asetek. W tym przypadku jest to pompa typu DC, która wykorzystuje komponenty z materiału ceramicznego o żywotności nie mniejszej niż 50 tys. godzin. Cechą takiego wykonania jest maksymalna praca na poziomie 3500 obrotów / min. Oczywiście możemy sobie ustawić prędkość według swoich upodobań i potrzeb od minimalnego pułapu 800 obrotów na minutę. Maksymalny przepływ cieczy wynosi 40 litrów na godzinę. Ciśnienie cieczy wynosi natomiast 1,46 mmH2O (2 PSI). Fajnie, że producent dał możliwość wyboru dwóch trybów. Mowa tutaj oczywiście o trybie ręcznego ustawienia prędkości PWM oraz tryb AUTO ale..
No właśnie pojawia się pewne ale. W przypadku trybu AUTO krzywa prędkości jest dość ekstremalna bo AiO na 100% działa już po osiągnieciu 55 stopni Celsjusza. Osobiście bardzo szybko ustawiłem własną krzywą RPM pod platformę testową.
Test:
Podsumowanie:
Chłodzenie od Fractala uważam za jedno z najlepszych. Dopracowane pod każdym względem o wysokiej jakości. Głównym atutem Celsius+ S36 Prisma jest jego wydajność przy zachowaniu optymalnego poziomu głośności, a nawet powiem więcej. Przy zachowaniu totalnej ciszy. Pompa jest praktycznie bezgłośna przy maksymalnych obrotach. Z wentylatorami jest troszkę gorzej ale i tak jest mega cicho. Fajnie, że producent pokusił się o małą nowość, czyli dodanie dwóch trybów prędkości AUTO i PWM. Z tym pierwszym to jeszcze muszą popracować bo nie nadaje się do niczego. Rekomenduje od razu ustawiać PWM i w biosie ustalić własną krzywą do swoich potrzeb.
Bardzo bym chciał polecić to chłodzenie każdemu ale chyba nie każdy sobie pozwoli. Cena tego AiO wynosi prawie 1000 złotych co jest ceną bardzo wysoką. Natomiast jak ktoś korzysta z mocnych procesorów z najwyższej półki to uważam, że jest to bez wątpienia bardzo dobra inwestycja.
